Bài 4. Hệ thống điện quốc gia SVIP

I. CẤU TRÚC CHUNG CỦA HỆ THỐNG ĐIỆN QUỐC GIA

Hệ thống điện quốc gia có cấu trúc gồm các thành phần sau:

- Nguồn điện.

- Lưới điện.

- Tải tiêu thụ.

=> Thành phần này kết nối với nhau thành hệ thống đồng bộ trên toàn quốc, nhằm thực hiện các chức năng:

- Sản xuất.

- Truyền tải.

- Phân phối.

- Tiêu thụ.

II. VAI TRÒ CỦA CÁC THÀNH PHẦN TRONG HỆ THỐNG ĐIỆN QUỐC GIA

1. Nguồn điện

- Vai trò của nguồn điện:

+ Tạo ra điện năng.

+ Cung cấp điện cho quốc gia.

- Các loại nguồn điện:

+ Nhà máy điện với công suất và phương pháp sản xuất khác nhau.

+ Ví dụ: thủy điện, điện gió,...

- Nguồn điện đấu nối vào lưới điện thông qua trạm biến áp.

2. Lưới điện

* Vai trò của lưới điện:

- Kết nối.

- Truyền tải.

- Phân phối.

=> Đưa điện năng từ nguồn tới nơi tiêu thụ trên toàn quốc.

* Các loại lưới điện:

- Lưới điện truyền tải:

+ Điện áp trên 110 kV.

+ Truyền tải điện năng từ trạm điện nguồn đến trạm điện phân phối chính.

- Lưới điện phân phối:

+ Điện áp từ 110 kV trở xuống.

+ Truyền tải điện năng từ trạm điện phân phối chính đến tải tiêu thụ.

a. Cấp điện áp của lưới điện

- Hạ áp: 1 kV.

- Trung áp: 1 kV - 35 kV.

- Cao áp: trên 35 kV - 220 kV.

- Siêu cao áp: trên 220 kV.

b. Thành phần của lưới điện

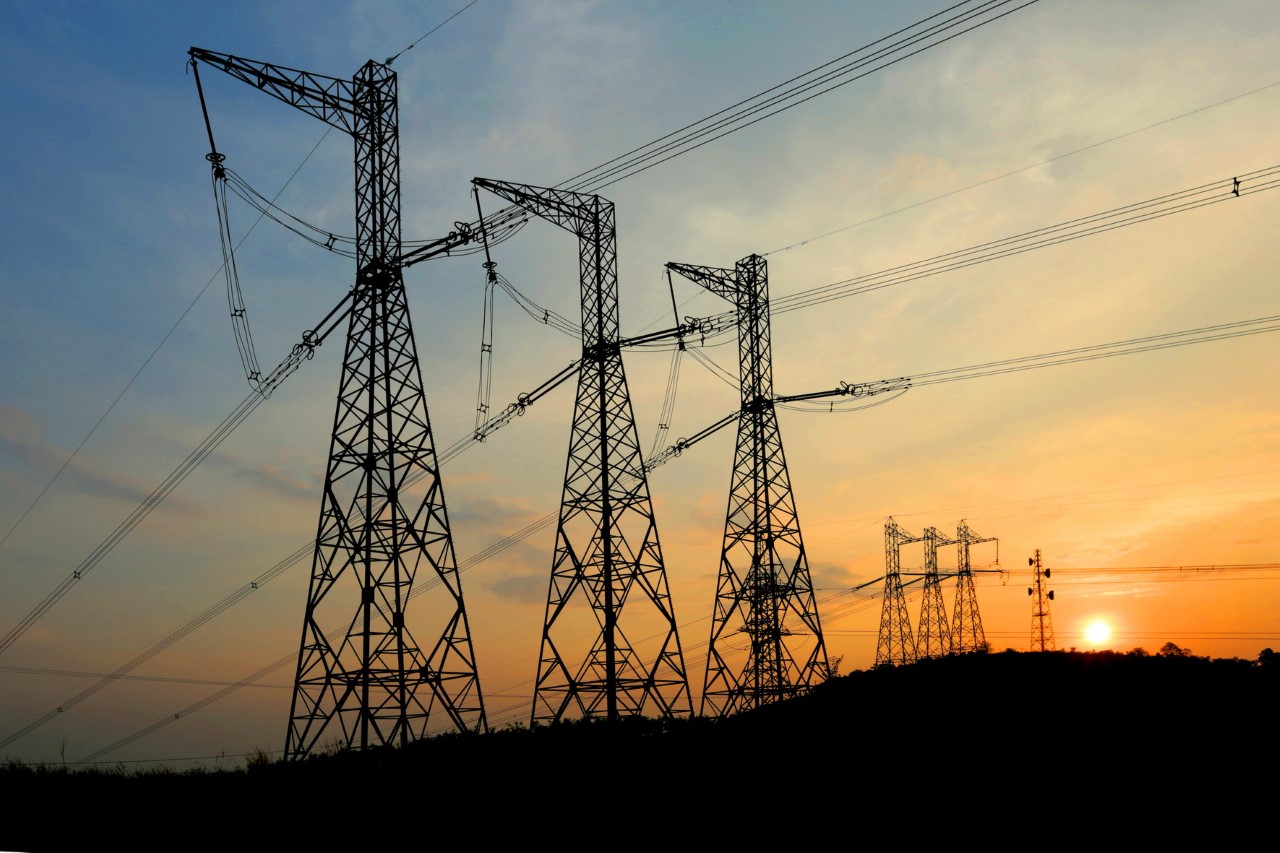

* Đường dây truyền tải và phân phối:

- Chức năng kết nối nguồn điện, trạm biến áp và tải tiêu thụ, đường dây có thể là cáp điện trên không hoặc cáp ngầm.

- Đường dây truyền tải:

+ Đường dây điện cao áp.

+ Truyền tải điện từ nhà máy đến trạm biến áp phân phối chính.

- Đường dây phân phối:

+ Đường dây điện trung áp và hạ áp.

+ Phân phối điện từ trạm biến áp đến các tòa nhà, nhà máy,...

* Trạm biến áp:

- Chức năng: Chuyển đổi cấp điện áp (thấp lên cao hoặc ngược lại).

- Vai trò:

+ Điều tiết phân phối.

+ Đảm bảo an toàn hệ thống.

* Hệ thống giám sát và điều khiển:

- Tập hợp các thiết bị và phần mềm giám sát, điều khiển lưới điện.

- Hệ thống kết nối với các trạm biến áp qua mạng truyền thông.

3. Tải tiêu thụ

* Là các thiết bị tiêu thụ điện, biến điện năng thành các dạng năng lượng khác.

* Chia thành 2 loại:

- Tải sinh hoạt.

- Tải sản xuất.

* Ví dụ: Sơ đồ một hệ thống điện quốc gia gồm:

- Nguồn điện: gồm nhà máy điện P1 và P2.

- Lưới điện:

+ Lưới điện tuyền tải: cấp điện áp 220 kV.

+ Lưới điện phân phối: 3 cấp điện áp 110 kV, 22 kV và 0,4 kV.

- Thành phần của lưới điện gồm:

+ Đường dây truyền tải và phân phối điện có 4 cấp: 220 kV, 110 kV, 22 kV và 0,4 kV.

+ Trạm biến áp tăng áp: 22/220 kV và 22/110 kV.

+ Trạm biến áp hạ áp: 220/110 kV, 110/22 kV và 22/0,4 kV.

- Tải tiêu thụ được kết nối với mạng điện hạ áp 0,4 kV.
