Bài 3. Thiết kế mạng điện trong nhà SVIP

I. MẠNG ĐIỆN TRONG NHÀ

- Thường có điện áp 220 V.

- Nhận điện năng từ mạng phân phối.

- Điện được lấy từ hệ thống phân phối, qua:

+ Dây pha.

+ Dây trung tính.

+ Công tơ điện.

=> Để cấp cho các đồ dùng.

- Sơ đồ mạng điện là bản vẽ thiết kế, dùng các kí hiệu để thể hiện thiết bị và cách nối dây.

- Có hai loại sơ đồ chính: sơ đồ nguyên lí và sơ đồ lắp đặt.

1. Sơ đồ nguyên lí

- Thể hiện mối liên hệ điện giữa các thiết bị trong mạng điện.

- Dùng để nghiên cứu nguyên lí hoạt động của mạch điện.

- Là cơ sở để thiết kế sơ đồ lắp đặt.

2. Sơ đồ lắp đặt

- Thể hiện vị trí và cách lắp đặt các thiết bị, đồ dùng điện trong nhà.

- Dùng để:

+ Dự trù vật liệu, lắp đặt, sửa chữa.

+ Biết được số lượng thiết bị cần dùng.

II. THIẾT KẾ SƠ ĐỒ NGUYÊN LÍ

1. Thiết kế sơ đồ nguyên lí

* Thiết kế sơ đồ nguyên lí mạng điện là việc vẽ bản đồ cách nối các thiết bị điện với nguồn.

* Mục tiêu: Đảm bảo chúng hoạt động đúng theo yêu cầu.

* Các bước thiết kế sơ đồ:

a. Bước 1: Xác định nhiệm vụ thiết kế

- Đặc điểm: Các loại đồ dùng điện sẽ dùng.

- Phạm vi: Số phòng, khu vực cần có điện.

- Kết quả: Mô tả chung về mạng điện cần thiết kế.

b. Bước 2: Xác định thiết bị, đồ dùng điện và mối liên hệ giữa chúng

- Số lượng: Xác định số thiết bị và đồ dùng điện cần lắp.

- Công suất: Ước tính tổng công suất tiêu thụ để biết số lượng và loại ổ cắm cần thiết.

- Vị trí: Đặt bảng điện, ổ cắm, công tắc ở đâu cho tiện và đẹp mắt.

- Hệ thống dây: Cách nối dây từ bảng phân phối đến ổ cắm và thiết bị.

- Kết quả:

+ Danh sách thiết bị, đồ dùng điện.

+ Mối liên hệ giữa chúng.

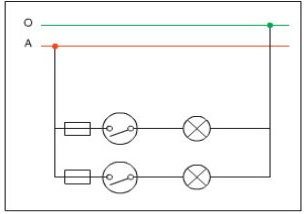

c. Bước 3: Vẽ sơ đồ nguyên lí mạch điện

- Vẽ các thiết bị và đường nối thể hiện sự liên kết điện.

- Kết quả: Bản vẽ sơ đồ nguyên lí mạng điện.

- Lưu ý:

+ Mạch nguồn thường vẽ nằm ngang.

+ Thiết bị đóng cắt, bảo vệ, lấy điện vẽ bên trái thiết bị chính.

+ Công tắc luôn vẽ ở trạng thái ngắt điện.

2. Thiết kế sơ đồ lắp đặt

* Sơ đồ lắp đặt được lập dựa trên:

- Sơ đồ nguyên lí.

- Vị trí thực tế của các thiết bị.

- Nguồn cấp điện.

* Các bước thiết kế sơ đồ lắp đặt:

a. Bước 1: Nghiên cứu sơ đồ nguyên lí

- Xem xét sơ đồ nguyên lí để biết cách nối các thiết bị và đồ dùng điện.

- Kết quả: Mô tả về số lượng và cách nối các thiết bị.

b. Bước 2: Xác định vị trí lắp đặt thiết bị và đồ dùng điện

- Vẽ kí hiệu thiết bị và đồ dùng điện theo đúng vị trí thực tế.

- Xác định cách nối dây cho các thiết bị theo sơ đồ nguyên lí.

- Kết quả: Bản vẽ có vị trí các thiết bị theo thực tế.

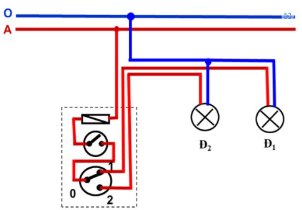

c. Bước 3: Vẽ sơ đồ lắp đặt mạch điện

- Vẽ đường dây nguồn điện.

- Vẽ đường dây dẫn kết nối các thiết bị và đồ dùng điện theo:

+ Sơ đồ nguyên lí.

+ Cách nối dây đã lựa chọn.
