Bài 10: Dự án: Chế tạo sản phẩm bằng phương pháp gia công cắt gọt SVIP

I. GIỚI THIỆU

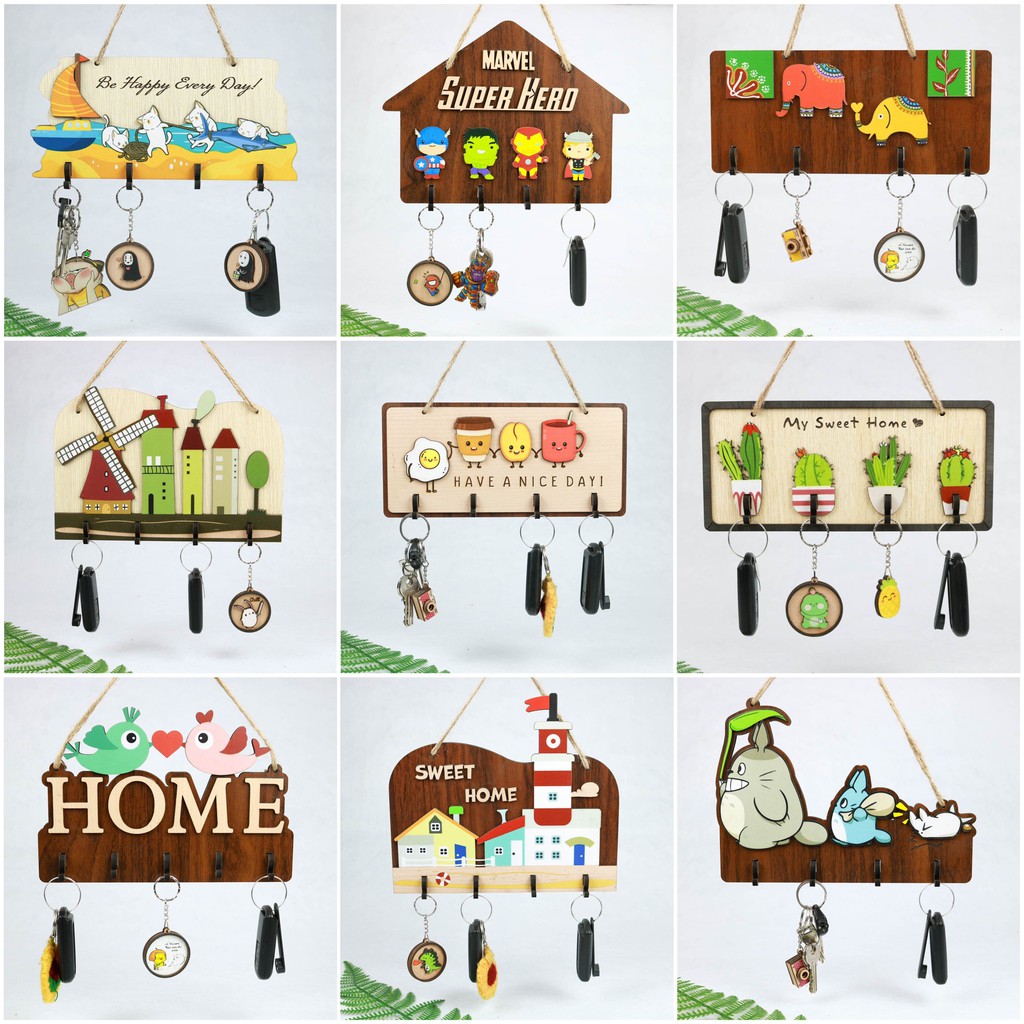

- Giá treo chìa khóa hoặc giá treo quần áo là vật dụng phổ biến và cần thiết trong đời sống cá nhân và gia đình.

- Việc sản xuất móc treo chìa khóa có thể áp dụng nhiều kĩ thuật khác nhau gồm:

+ Gia công cắt bằng laser.

+ Phay contour biên dạng,...

- Sau đó khoan và bắt các vít (móc) để treo chìa khóa.

II. NHIỆM VỤ

- Cho tấm nhôm (thép hoặc inox,...) có kích thước 300 mm x 100 mm x 10 mm.

- Hãy thiết kế và gia công một chiếc giá móc treo chìa khóa (hoặc giá móc treo quần áo):

+ Kích thước của giá móc phải phù hợp và hợp lí.

+ Kiểu dáng phải sáng tạo, mang nét độc đáo riêng.

+ Bề mặt sản phẩm phải mịn màng và có tính thẩm mĩ cao.

+ Thời gian gia công 60 phút.

III. TIẾN TRÌNH THỰC HIỆN

1. Phác thảo kiểu dáng của giá móc treo chìa khóa trên bản vẽ giấy.

2. Lấy dấu đường bao và các vị trí lỗ khoan và lỗ taro theo bản vẽ.

3. Thực hiện khoan và taro các lỗ để gắn vít.

4. Gia công cắt theo đường viền đã được đánh dấu trên vật liệu.

5. Loại bỏ các cạnh sắc, làm mịn và hoàn thiện sản phẩm.

IV. ĐÁNH GIÁ

1. Kĩ thuật sản phẩm

- Sản phẩm có các kích thước bao sai khác ±1 mm so với kích thước tương ứng trong bản thiết kế.

- Kích thước của giá móc treo chìa khóa đảm bảo phù hợp với yêu cầu.

- Bề mặt sản phẩm đạt độ nhẵn và tính thẩm mĩ cao.

2. Thao tác gia công sản phẩm

- Các bước như vạch dấu, chấm dầu, dũa, cưa, khoan,... được thực hiện chính xác.

- Khu vực làm việc duy trì sự sạch sẽ, ngăn nắp và có tổ chức.

- Tuân thủ các quy định an toàn để bảo vệ con người, thiết bị và dụng cụ.

- Công việc hoàn thành đúng tiến độ thời gian đề ra.

3. Báo cáo kết quả sản phẩm dự án trước lớp

- Báo cáo đầy đủ, rõ ràng, mạch lạc.

- Quy trình gia công hợp lí.

- Diễn đạt tự tin, thuyết phục.

V. THÔNG TIN BỔ TRỢ

- Lỗ khoan mồi để taro vít phải có đường kính đúng với đường kính trong của vít.

- Khi dũa mặt bên, chi tiết cần được kẹp chặt trên ê tô.

- Luôn sử dụng đồ bảo hộ lao động trong quá trình gia công.
